產品品牌：Hitrol
產品類型：文丘里流量計
產品型號：HVT系列
文丘里流量計產品概述：
HVT系列在幾種差壓流量計設計的經驗基礎上獲得了最佳的流量測量性能，符合ISO5167標準。
HITROL通過對流量測量技術的改進，在不斷研發和技術創新的基礎上連續供應高品質的流量計。
HVT系列是一款文丘里流量計，它通過測量因進水口和喉管橫截面積之間的減少而引起的壓差。可進行有效的流動調整，保證了穩定的流量系數。
校準

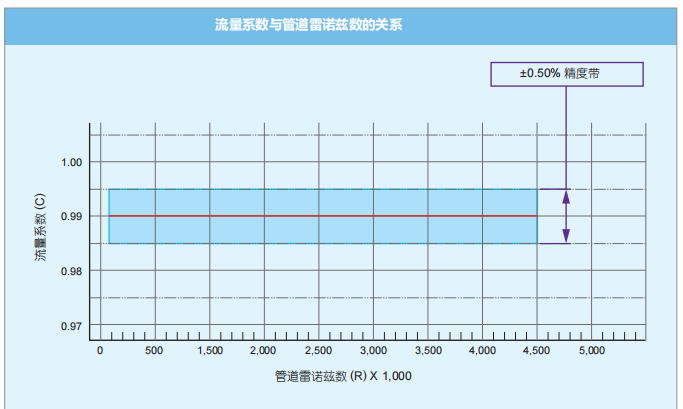

■ 流量系數 (C) ：HVT系列通過在液體流量校準系統中校準后精度可達±0.5% ~±1.0%。 如下圖，流量元件的流量系數在大于75000所有管道雷諾茲數時都可以被穩定地測量。
文丘里流量計規格
作業條件 | 流體狀態 | 純凈液體，氣體，蒸汽和混合的流體 |
溫度額定值 | 取決于建筑材料 | |
壓力額定值 | 從真空到材料所承受極限。 | |
管道尺寸安裝方式 | 管道尺寸在 1" 到80"之間法蘭端，焊接端，平原，機械接頭，或其 他要求。 | |
比壓 | β比壓在0.30到0.75之間 | |
材料 | 304SS或316SS不銹鋼，碳鋼蒙乃爾合金，哈氏合金或其他要求。 | |
比壓容量 | 自定義大小（0.20到0.75之間） | |
管道雷諾茲數 | 必須大于 75,000 | |
壓力損失 | 根據應用條件和比壓的不同有3.5%到10%的差異 | |
精度 | 滿量程±0.5%到±1.0%之間 | |
下游擾動無效
HVT系列基本測量精度不受任何干擾，如安裝在下游的彎頭、三通、閥門、增量和減量。其它流量元件的測 量精度比HVT系列更容易受到這些對下游的擾動。
上游擾動的影響

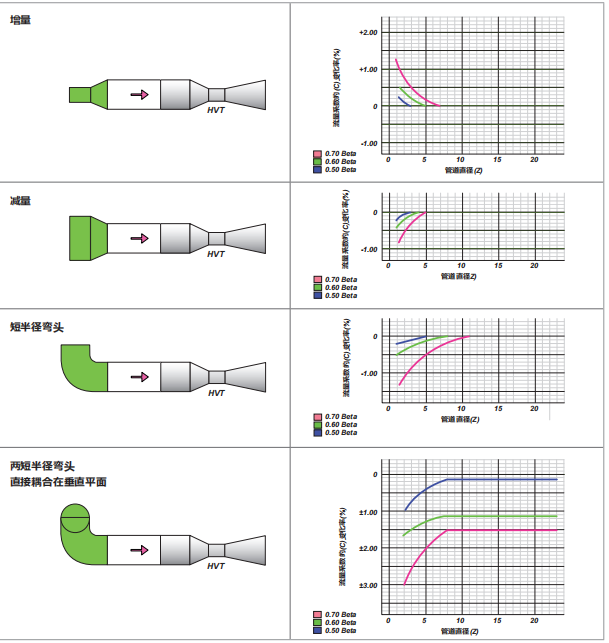

各種上游擾動對測量精度的影響如下圖所示。

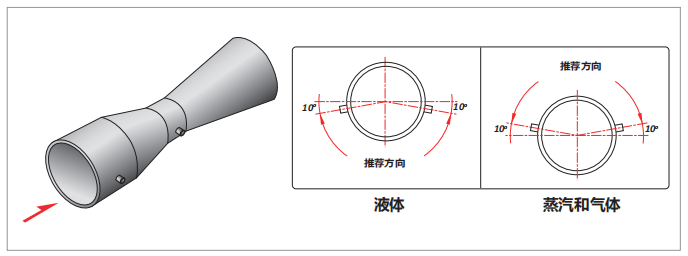

其測壓孔定位如下：
